Inline Heizungswasseraufbereitung nach VDI 2035

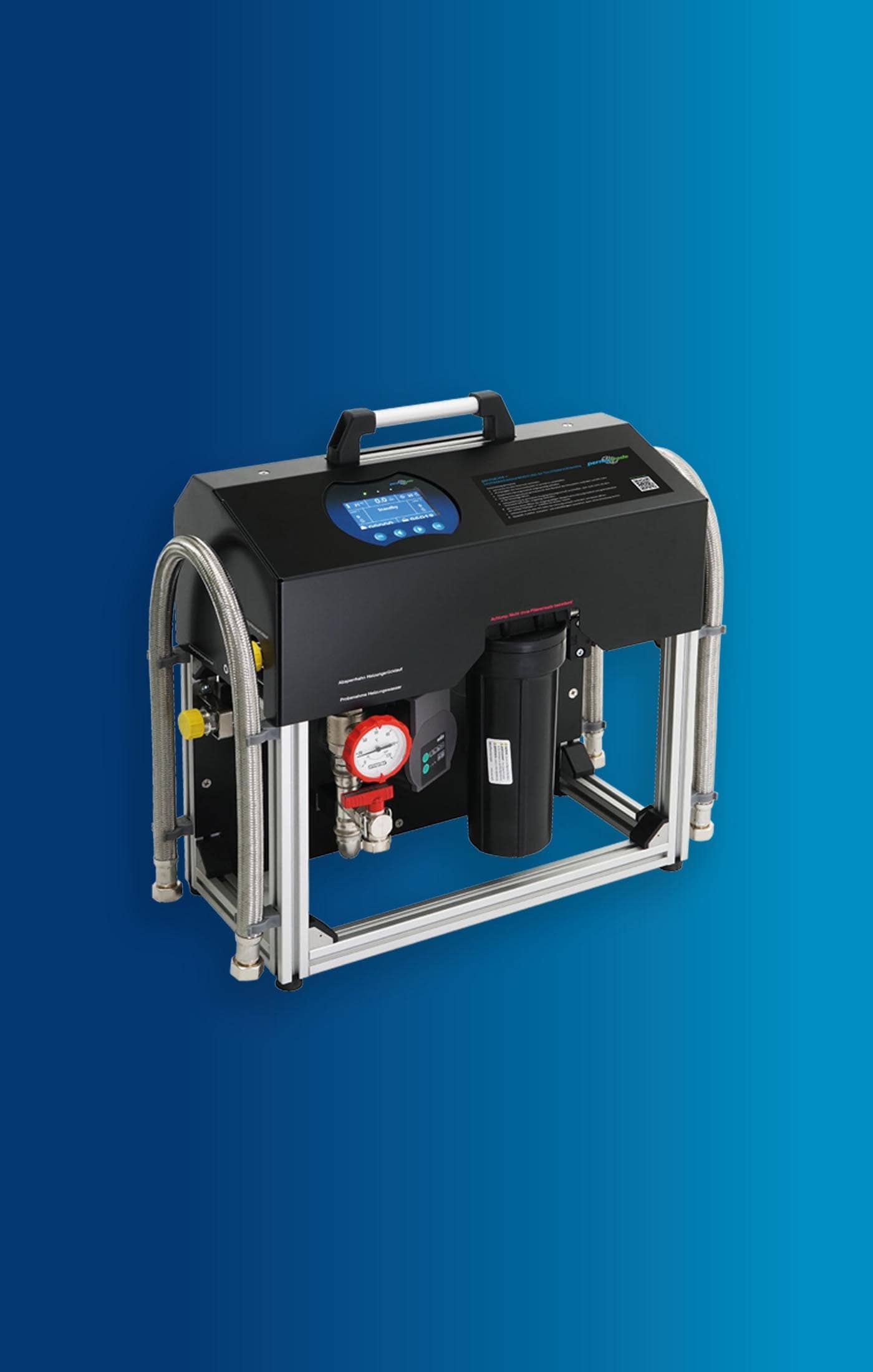

permaLine - Systemwasseraufbereitung

Inline-Systemwasseraufbereitung ohne Betriebsunterbrechung

Die VDI-Richtlinie 2035 im Gebäudebestand korrekt umzusetzen, war bisher häufig mit einigem Aufwand verbunden. Umso besser, dass es  so innovative Lösungen wie permaLine gibt! Ohne eine Betriebsunterbrechung kann das Kreislaufwasser damit entsprechend VDI 2035 sicher aufbereitet werden. permaLine reinigt und entmineralisiert nicht nur das Kreislaufwasser, sondern passt dieses – falls erforderlich – mit Hilfe der PT-PHI Stabilisierungspatronen auch im pH-Wert an. Das kompakte tragbare Gerät macht die Heizungswasseraufbereitung im laufenden Heizbetrieb denkbar einfach – ob im Einfamilienhaus, bei Fußbodenheizungen, komplexen Großanlagen, Biogasanlagen oder in Kühlkreisläufen.

  • Vollautomatische Heizungswasseraufbereitung nach VDI 2035 im laufenden Betrieb
  • Filtration, Entmineralisierung und pH-Wert-Regulierung
  • Vorhandenes Heizungswasser muss nicht abgelassen werden
  • Vielseitig: Vom Einfamilienhaus bis zur Biogasanlage; auch für Kühlkreisläufe geeignet
  • Kompakt: Mobiles Gerät mit einfachem Handling

Geringer Arbeitsaufwand bei der Heizungswasseraufbereitung.

Geringer Arbeitsaufwand bei der Heizungswasseraufbereitung.

permaLine erspart Ihnen eine Menge Zeit, da sowohl das Ablassen des bestehenden Heizungswassers sowie die anschließende Entlüftung der Heizkörper entfallen.

Sicher in Sachen Gewährleistung.

Sicher in Sachen Gewährleistung.

Um Schäden und Funktionsstörungen in Heizungsanlagen vorzubeugen, legt die VDI-Richtlinie 2035 verbindliche Grenzwerte für Wasserhärte und pH-Wert fest.

permaLine

Systemwasseraufbereitung nach VDI 2035 im laufenden Betrieb

Heizungswasser nach VDI 2035

Inline Heizungswasseraufbereitung ohne Betriebsunterbrechung

Heizungswasser nach VDI 2035.

Sicher in Sachen Gewährleistung.

Wer Heizungsanlagen nicht mit entsprechend aufbereitetem Wasser befüllt, riskiert dadurch jegliche Garantieansprüche, auch seitens der Kesselhersteller. Und dies nicht nur, wenn es um Neuanlagen geht. Auch bei älteren Bestandsanlagen gilt: Wann immer in den Heizungswasserkreislauf eingegriffen wird, sei es bei Wartungsarbeiten oder beim Einsatz einer neuen Heizungspumpe, muss gemäß der VDI-2035 anschließend mit korrektem Füllwasser befüllt werden.

Speisewasser Aufbereitung.

Wasser nach Vorschrift sichert auch Garantieansprüche.

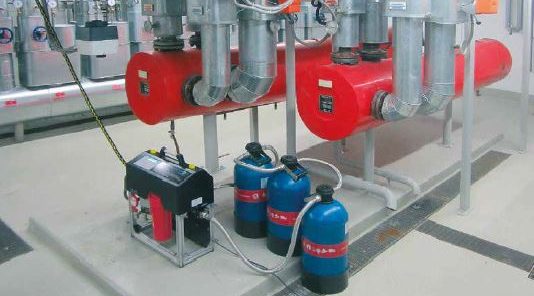

permaLine wird einfach temporär in den Heizkreislauf eingebunden und arbeitet von da an selbstständig und vollautomatisch. Das Kreislaufwasser durchströmt zunächst einen feinporigen Tiefenfilter zur Entfernung von Trübstoffen und Magnetit und im Anschluss daran ein spezielles Mischbettharz zur Entfernung aller gelösten Salze sowie Korrosionsinhibitoren und Härtebildner. Eine einfache Lösung mit großer Wirkung: Sie beugt wirksam Schäden durch Kalkablagerungen und Korrosion vor, sichert die dauerhafte Funktionssicherheit und Energieeffizienz großer Anlagen und bringt Sie zudem bei Gewährleistungsansprüchen auf die sichere Seite.

Dank permaLine lässt sich nicht nur das vorhandene Systemwasser ohne eine Unterbrechung des Heizbetriebs einfach und sicher aufbereiten. Sie können auch neue Heizsysteme zur Dichtheitskontrolle zunächst einfach mit Trinkwasser befüllen. Nach erfolgter Druckprüfung übernimmt permaLine die Aufbereitung entsprechend der VDI-Richtlinie 2035 – und das praktisch von alleine im Vorbeifließen.

Sichere Heizungswasseraufbereitung nach VDI-Richtlinie 2035.

permaLine wird einfach temporär in den Heizkreislauf eingebunden und arbeitet von da an selbstständig und vollautomatisch. Das Kreislaufwasser durchströmt zunächst einen feinporigen Tiefenfilter zur Entfernung von Trübstoffen und Magnetit und im Anschluss daran ein spezielles Mischbettharz zur Entfernung aller gelösten Salze sowie Korrosionsinhibitoren und Härtebildner. Eine einfache Lösung mit großer Wirkung: Sie beugt wirksam Schäden durch Kalkablagerungen und Korrosion vor, sichert die dauerhafte Funktionssicherheit und Energieeffizienz großer Anlagen und bringt Sie zudem bei Gewährleistungsansprüchen auf die sichere Seite.

Weitere Informationen für Fachbetriebe.

Detailinformationen

Typ

PT-IL 20

Anschlussspannung in V / Hz 230 / 50
Schutzart IP 44
Leistungsaufnahme in W Stand-by 3

Maximal 75

Umgebungstemperatur in °C 5-40
Messbereich in µS/cm

(in °GSG)

30-3000

(1-100)

pH-Wertbereich des

Heizwassers

5-11
Anschlussgewinde in DN / Zoll 20 / G ¾
max. Betriebstemperatur in °C 65
min. Betriebstemperatur in °C 10
max. Vordruck in bar / kPa 4 / 400
H x B x T in mm 587x594x297
Gewicht in kg 18,5

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Energieeffizient & sicher Heizungen betreiben

Heizungswasseraufbereitung nach VDI 2035 / 6044

Energieeffizient & sicher Heizungen betreiben

permasoft 21000IL

Energieeffizient & sicher Heizungen betreiben

Energieeffizient & sicher Heizungen betreiben

Heizungswasseraufbereitung nach VDI 2035 / 6044

Sichern Sie sich Effizienz, Garantie und Gewährleistung.

Um Heizungsschäden vorzubeugen, macht die Richtlinie VDI 2035 klare Vorgaben für die Qualität des Heizungsfüllwassers. Die Einhaltung der VDI-Richtlinie ist auch Voraussetzung für eventuelle Gewährleistungsansprüche gegenüber dem Hersteller einer Heizungsanlage. Mit der Entmineralisierungseinheit permasoft erfüllen Sie dank patentierter Dreifach-Wirkung alle diese Forderungen in einem Schritt und das durchfließende Heizwasser wird optimal aufbereitet. So sichern Sie auf einfache und schnelle Weise die Energieeffizienz und langfristige Funktionsfähigkeit Ihrer Heizungsanlage – und Ihre Gewährleistungsansprüche.

OxRed flow

Eindringenden Sauerstoff aus dem System filtern.

OxRed flow

OxRed flow

Dauerhaft eindringenden Sauerstoff aus dem System filtern.

OxRed flow

OxRed flow

Eindringenden Sauerstoff aus dem System filtern.

Eindringenden Sauerstoff ganz einfach dauerhaft aus dem System filtern.

In der Praxis gibt es immer wieder Anlagen, die „schnüffeln“, also durch Undichtigkeiten Sauerstoff ins System ziehen – was bei alten Fussbodenheizungen häufig der Fall ist. Dann besteht die Aufgabe in regelmäßigen Abständen, das komplette System zu spülen, um die passende Umlaufwasserqualität wieder herzustellen.

Mit OxRed flow können Sie sich diesen Aufwand sparen!



Mit OxRed zum sicheren und energieeffizienten Anlagenbetrieb.

OxRed ist die Schutzmaßnahme gegen Sauerstoffkorrosion und das ohne chemische Zusätze im Umlaufwasser und trägt so zur längeren Lebensdauer wichtiger Systemkomponenten bei. Sauerstoff wird eliminiert, ohne die Leitfähigkeit oder den pH-Wert zu erhöhen.

Mit OxRed zum sicheren und energieeffizienten Anlagenbetrieb.

Dauerhaft geschützt.

OxRed flow wird fest installiert und filtert auf diese Weise dauerhaft eindringenden Sauerstoff wieder aus dem System.

Dauerhaft geschützt.

OxRed

Korrosion und Magnetitschlamm verhindern.

OxRed

OxRed

bis zu 99% Sauerstoff entfernen!

OxRed

OxRed

Korrosion und Magnetitschlamm verhindern.

Raus mit dem Sauerstoff – rein ins Vergnügen eines reibungslosen Betriebs!

90% der Korrosion in Heizungsanlagen wird durch Sauerstoff in Gang gesetzt. Je mehr Sauerstoff sich im Heizungswasser befindet, umso mehr Korrosionsprodukte wie Magnetitschlamm entstehen, die auf lange Sicht Schäden und Störungen verursachen.

Schon gewusst?
Die VDI-Richtlinie 2035 setzt für Heizungsfüllwasser eine Sauerstoffkonzentration von unter 0,1mg/l voraus.
Trinkwasser enthält im Normalfall allerdings 10 mg/l Sauerstoff!

Keine Chance für Magnetitschlamm

Sauerstoff gelangt zum Beispiel durch diffusionsoffene Kunststoffrohre, defekte Ausdehnungsgefäße, Unterdruck oder häufige Nachspeisungen ins Heizsystem
und führt zur Bildung von Korrosionsprodukten und Magnetitschlamm.





Keine Chance für Magnetitschlamm

Besser vorbeugen als später Schäden auslöffeln.

Warum Sauerstoff definitiv besser draußen bleiben sollte? Ganz einfach: Weil er der Korrosionsverursacher Nr. 1 ist. Während durch Salze und Säuren ein Teelöffel an Korrosionsprodukten gebildet werden, entsteht durch Sauerstoff ein ganzer Esslöffel davon!

Besser vorbeugen als später Schäden auslöffeln.

pH-Wert-Stabilisierungspatronen / permaLine Messkoffer

Heizungswasseraufbereitung nach VDI 2035

pH-Wert-Stabilisierungspatronen / permaLine Messkoffer

pH-Wert-Stabiliserungspatronen PT-PHI

Patronen zur Stabilisierung des pH-Werts nach der Inline-Systemwasseraufbereitung

pH-Wert-Stabilisierungspatronen / permaLine Messkoffer

pH-Wert-Stabilisierungspatronen / permaLine Messkoffer

Heizungswasseraufbereitung nach VDI 2035

Zubehör zur permaLine Systemwasseraufbereitung

Sollte nach der Entmineralisierung des Heizungswassers im Inline-Betrieb eine Anhebung des pH-Werts notwendig sein, so lässt sich dies mit Hilfe der pH-Wert-Stabilisierungspatronen PT-PHI einfach umsetzen. Diese sind im permaLine Messkoffer in 6 Varianten unterschiedlicher Kapazität enthalten. Die PT-PHI, die frei von Inhibitoren sind, enthalten anorganische Salze. Diese heben den pH-Wert an und sorgen gleichzeitig für seine Stabililsierung. Zusätzlich befindet sich im Messkoffer ein kombiniertes Leitfähigkeits- und pH-Messgerät, 2 Edelstahlschläuche zur Reihenschaltung von PT-PS 21000 IL und ein Titrierset zur Resthärtebestimmung.



Die neuen digitalen Heizungsbefüllstationen

Heizungswasser nachfüllen - aber smart!

Die neuen digitalen Heizungsbefüllstationen

PT-DB1000

Unsere Heizungsnachfüllstation für Einfamilienhäuser mit normalem Heizungswasser-Nachspeisebedarf

Die neuen digitalen Heizungsbefüllstationen

Die neuen digitalen Heizungsbefüllstationen

Heizungswasser nachfüllen - aber smart!

Die innovative Lösung für höchsten Komfort und Sicherheit.

Nachdem die Heizungsanlage entsprechend VDI 2035 optimal befüllt wurde, ist es von Zeit zu Zeit notwendig, diese wieder nachzufüllen. Mit unseren neuen digitalen Nachfüllstationen stellen Sie sicher, dass ausschließlich mit normgerechtem Wasser nachgefüllt wird. Zusätzlich wird durch den integrierten Systemtrenner die DIN EN 1717 erfüllt und damit wirkungsvoll verhindert, dass Heizungswasser zurück in die Trinkwasserinstallation gelangen kann.

Langfristiges und sicheres Nachfüllen nach VDI-Richtlinie 2035

Sicherheit und höchster Komfort bei Erst- und Nachbefüllung

Nachdem die Heizungsanlage mit dem normgerechten Wasser optimal befüllt wurde, ist es von Zeit zu Zeit notwendig nachzufüllen, z. B. wenn die Heizung entlüftet wurde. Mit den permatrade Nachfüllstationen wird sichergestellt, dass ausschließlich mit normgerechtem Wasser nachgefüllt wird. Zusätzlich wird die DIN EN 1717 erfüllt und damit wirkungsvoll verhindert, dass Heizungswasser zurück in die Trinkwasserinstallation gelangen kann.
